向家坝水电站安全监测工程

（1）项目名称，所属类别

向家坝水电站安全监测工程，一等大（1）型工程，属于4“大坝安全监测类业绩”。

（2）工程概况

向家坝水电站是金沙江梯级开发中的最后一个梯级，是我国在建和已建的第三大水电站，位于四川省与云南省交界处的金沙江下游河段，坝址左岸下距四川省宜宾县的安边镇4km、宜宾市33km，右岸下距云南省的水富县城1.5km。工程的开发任务以发电为主，同时改善通航条件，结合防洪和拦沙，兼顾灌溉，并且具有为上游梯级进行反调节的作用。

本工程为一等大（1）型工程，工程枢纽布置由大坝、厂房和升船机等建筑物组成，坝型为混凝土重力坝。大坝挡水建筑物从左至右由左岸非溢流坝段、冲沙孔坝段、升船机坝段、左岸厂房坝段、泄水坝段及右岸非溢流坝段组成，坝顶高程384.00m，最大坝高162m，坝顶长度909.26m。发电厂房分设于右岸地下和左岸坝后各装机4台，单机容量均为800MW，总装机容量6400MW。

右岸地下引水发电系统由进水口及边坡、引水隧洞、主厂房、主变洞、尾水隧洞、出水口及边坡、电缆竖井及地面副厂房、地面开关站等组成。

地下厂房采用中部式布置，安装4台800MW机组，主厂房总长245.00m，吊车梁以上宽度33.00m，以下宽度31.00m，高度85.50m。主变洞平行布置于主厂房下游侧，之间岩体厚度40.00m，尺寸为173.00m×26.00m×23.00m（长×宽×高），副厂房及开关站布置于地表。地下厂房布置在大坝右岸上游约100m的山体内，埋深110～220m。进水口为岸塔式，引水系统采用单机单管的布置形式，不设尾水调压井，采用两机合一的变顶高尾水洞。

（3）项目主要工作内容

我单位承担该工程的所有内部安全监测工程的实施工作，包括仪器设备采购、检验率定、安装埋设、施工期观测和监测资料分析评价工作。

（4）项目完成情况和取得的成果

本工程从工程规模方面来看，是中国第三大水电站，世界第五大水电站，也是西电东送骨干电源点，工程涵盖了库区高边坡、料场边坡、长距离传输洞室、大型引水发电系统洞室、围堰工程、大型混凝土重力坝等多种类型的巨型水工建筑物；从地理位置方面来看，本工程位于云南水富县与四川省交界的金沙江下游河段上，是金沙江水电基地最后一级水电站，尤其是距水富县城仅500米；从地质条件方面来看，向家坝坝址基岩质量主要为Ⅱ~Ⅲ类，部分部位为Ⅳ~Ⅴ类，属于松软地址条件，且存在多条破碎岩带，地下水非常发育。基于以上诸多方面原因，向家坝水电站在施工和蓄水过程中出现了很多其他水利工程所没有遇到的问题，如右岸边坡开裂及滑动、坝基局部渗压过大、坝体灌浆抬动及坝后裂缝、泄洪振动等。向家坝水电站布置了较为全面的监测项目，在产生异常现象的初期及时捕捉到了发展迹象，监测施工单位和监测中心及时反馈给向家坝工程建设部，通过采取积极有效的处理措施，避免和控制了异常现象的恶化，保障了工程建设的顺利进行，起到了监测大坝安全的作用。

（5）项目图片，包括总体图、效果图、技术或产品图等（每个项目不少于5张图片）

代表性图片：

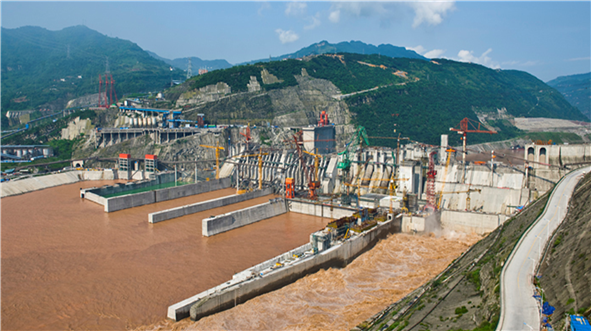

向家坝水电站现场施工形象图

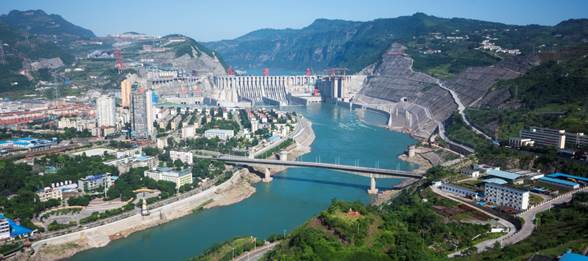

向家坝水电站建成后全貌

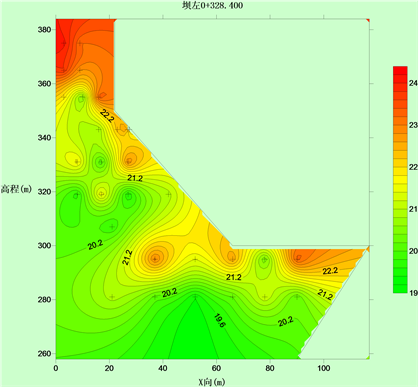

左非7坝段温度等势线（2012年7月25日）
