西藏拉洛水利枢纽及配套灌区工程安全监测工程

（1）项目名称，所属类别；

西藏拉洛水利枢纽及配套灌区工程安全监测工程，大坝安全监测类业绩。

（2）工程概况；

西藏拉洛水利枢纽及配套灌区工程位于西藏自治区日喀则市西部、雅鲁藏布江以南萨迦县和桑珠孜区，是雅鲁藏布江右岸一级支流夏布曲干流上的控制性工程。该工程包括枢纽工程和配套灌区工程，其中坝址区位于夏布曲干流距拉洛乡下游6km峡谷进口河段。

本工程由枢纽工程和配套灌区工程组成，为大（2）型Ⅱ等工程。枢纽控制流域面积3366km2，多年平均径流量4.45亿m3，多年平均输沙量120.9t，水库总库容2.965亿m3，调节库容1.305亿m3，正常蓄水位4298m。

枢纽工程由大坝、泄洪发电洞、溢洪道、拉罗电站、鱼道、德罗引水发电系统组成。大坝为沥青混凝土心墙砂砾石坝，坝顶长425.6m，坝顶高程为4305.0m，，坝顶宽7m最大坝高61.50m。泄洪发电隧洞布置在右岸（前期作为导流洞使用，运行期可防空水库），为有压圆形隧洞，洞径5.4m，全长576.35m，在距进口342.024m处另接一圆形支洞（洞径2m）用于拉罗电站引水发电。泄洪洞进口底高程4265.00m，采用塔式进水口，设置分层取水设施，出口底高程4255.00m，设置工作弧形门控制下泄流量。左坝肩设置开敞式溢洪道，进水渠底高程4296.00m堰顶高程4298.0m，矩形泄槽断面，采用挑流消能。鱼道布置在拉洛电站厂房尾水渠左侧边坡处，设有1个进鱼口以及6个出鱼口，全长约为2194.0m。拉洛电站布置在右岸，利用水库下泄生态环境流量发电，安装2台单机容量为1MW的卧式混流式水轮发电机组。德罗电站结合灌溉引水流量发电，总装机40MW，共安装2台单机容量20MW混流式水轮发电机，机组采用两机一管供水方式。电站采用引水式地面厂房通过德罗无压隧洞引水到前池后，经压力钢管道接入地面厂房，发电尾水经汇集后进入灌区渠道。

配套灌区由申格孜、扯休、曲美、聂日雄四大灌区组成，设计灌溉面积45.39万亩，设计灌溉引水流量19.40m3/S，加大引水流量23.3m3/S，总干渠长42.73km，分干渠总长117.431km。总干渠、分干渠上布置744座交叉建筑物。

（3）项目主要工作内容；

本项目总工期为58个月，合同内共包含各类监测仪器1179支，合同额4495万。本监测项目主要实施区域为拉洛枢纽工程范围内的水工建筑物，包括挡水建筑物、泄洪洞建筑物、溢洪道、引水发电系统（德罗引水隧洞）、滑坡体等。

（4）项目完成情况和取得的成果；

西藏拉洛水利枢纽及配套灌区工程安全监测工程项目已于2021年9月完成了全部仪埋项目，合同内阶段性工程安全反馈分析、工程安全鉴定等工作，并且已经通过单位验收。

（4）项目图片，包括总体图、效果图、技术或产品图等等（每个项目不少于5张图片）。

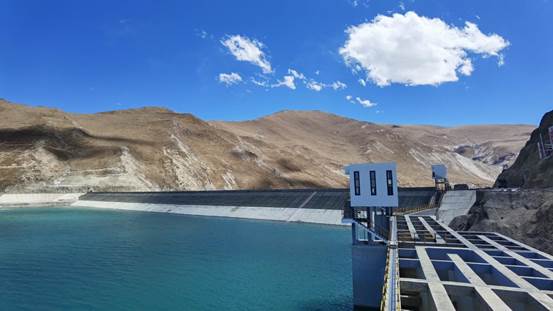

图1 建设过程后的大坝形象

 图2安全监测自动化系统现地监测站（左）GNSS接收机（右）
