南水北调中线干线自动化调度与运行管理决策支持系统工程安全监测系统集成三标

一．南水北调中线干线自动化调度与运行管理决策支持系统工程安全监测系统集成三标

    所属类别：水电工程信息化类业绩

    南水北调中线干线工程全线共有各类主要建筑物1800多座，本期的自动化调度系统需要监控（测）的建筑物共304座。其中包括分水口门90座、节制闸60座、退水闸53座，倒虹吸工作闸63座、排冰闸11座、加压泵站1座，其它闸站26座，包括：控制闸3座、连通井3座、保水堰4座、调节池1座、连接井1座、分流井1座、供电系统中心开关站13座。另外，河渠交叉建筑物164座，左岸排水建筑物469座，隧洞9处，渠渠交叉建筑物133座，铁路交叉建筑物41座，跨渠公路桥737座等。通过数据自动采集、在线离线分析、预测预报等手段对工程安全状况进行监测和评估。

    主要承担南起陶叉渠首，到穿黄建筑物进口A点，全长470多公里范围内，工程安全监测自动化系统的360个安全监测站的数据采集设备（MCU）、机柜、太阳能供电系统、防雷接地、光端机、无线通讯设备以及配套设施的供货、安装调试、检验、验收等项目的建设,以及15个管理处的采集软件安装与调试。

    ①开发了一套基于CR系列产品的数据采集软件，取得软件著作权证1项。

    ②通过工程实施和检验，总结提炼并形成系统有效、实用的监测自动化系统集成安调技术及方法。

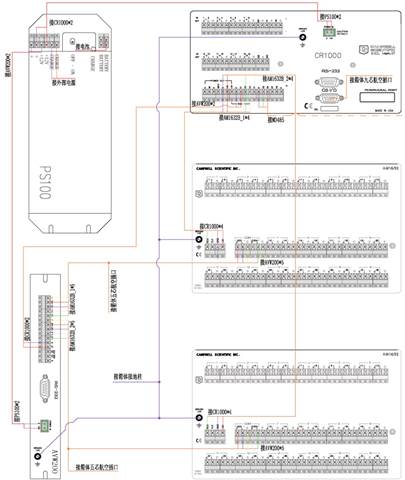

图1  MCU内部走线示意图

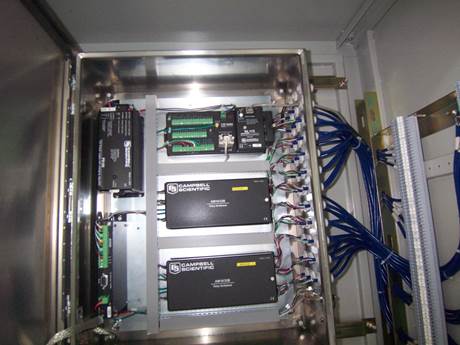

图2  MCU内部走线

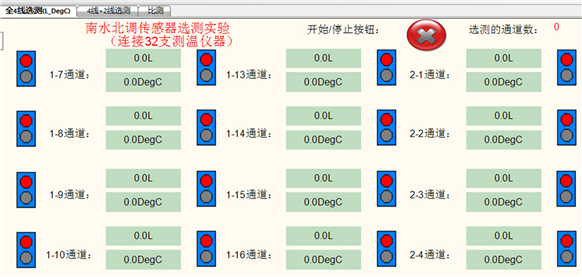

图3  数据采集配置

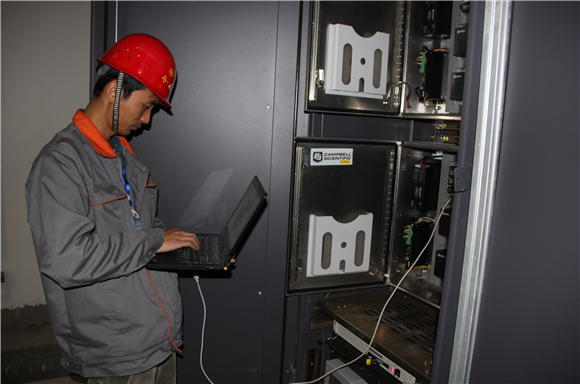

图4  现场调试
