贾格兰Ⅱ水电站位于巴基斯坦控制克什米尔地区，属印巴冲突争议地区，距离首府穆扎法拉巴德68km，是巴基斯坦在贾格兰河上规划建设的第二座梯级电站，电站采用引流式发电，装机4台机组，总装机容量48MW。水电站由大坝、进水口、沉砂池、输水隧洞、调压井、压力钢管、厂房、尾水渠等主要建筑物及相关配套次要建筑物构成。贾格兰Ⅱ水电站采用EPC总承包模式建设，联营体中标整个项目的设计、采购与制造、设备运输、安装与施工等实施全过程。我集团公司负责水电站土建结构与金属闸门结构施工图设计与计算工作。
贾格兰Ⅱ水电站建设区地震活动频繁，抗震烈度按Ⅷ度设防。大坝采用混凝土结构，最大坝高19m，按照100年一遇洪水设计，1000一遇洪水校核，设计标准高；坝址区河道经多次改道形成，地层覆盖层最深达40m，地基处理难度大；沉砂池由左岸山体内开挖形成，按业主要求，沉降0.25mm及以上粒径沙粒，长度120m，最大高×宽（23m×16m）；沉砂池左侧尾端接输水隧洞，横截面鸭梨型设计，长3.8km，最大高×宽（5m×4.6m），开挖岩体多为Ⅲ类岩石，局部Ⅳ类、Ⅴ类岩石，为方便施工，共设计三处支洞。调压井开挖直径5.1m，深约52m；后接压力钢管长450m，其中竖井与斜井，开挖直径3.8m，竖井深约49m，斜井长155m，20%坡降，沟渠埋管长246m，平均坡降46%；厂房由主副厂房构成，主厂房长×宽×高（62.4m×19m×27.5m，副厂房长×宽×高（12.2m×19m×23.2m）。金属结构闸门设计工作包括泄洪底孔工作门与检修门、冲砾闸工作们与检修门、冲沙闸工作门与检修门、进水口拦污栅与工作门和检修门、沉砂池进口与出口门、调压井工作门和尾水闸门的施工图设计与计算。
项目施工图设计与计算成果90%已获得项目咨询单位批准，目前项目区道路已施工完成，大坝、厂房、沉砂池、输水隧洞等主要工程正在施工中。

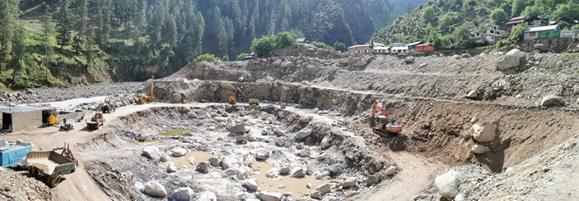

贾格兰Ⅱ水电站厂房及尾水渠施工开挖现场基坑深度33m

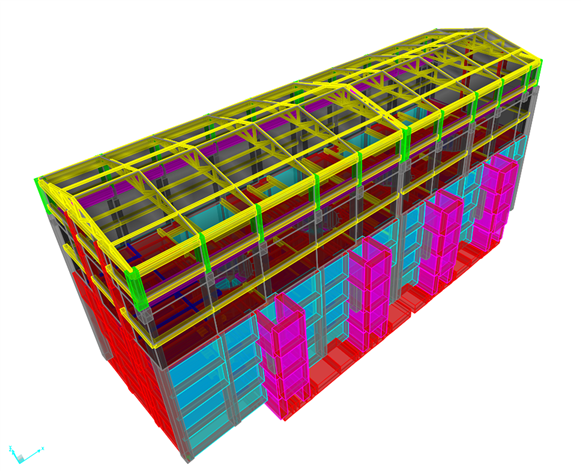

主厂房整体SAP2000三维有限元结构计算：框架结构（柱、梁、板和墙）

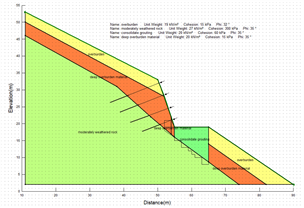

调压井结构应力应变有限元计算与压力钢管沟渠开挖边坡支护稳定性计算
沉砂池连接隧洞喷射混凝土施工现场 厂房四周高压旋喷桩帷幕施工

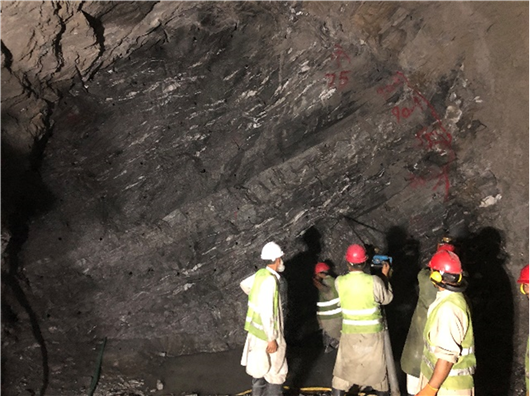

沉砂池开挖掌面炸药填筑钻孔施工
